◆專有流量數據模型算法；模糊理論控制溫度、濕度算法；
◆高性能智能微處理器及模數、數模轉換芯片
◆寬量程比1000：1；大口徑，低流速，壓損可忽略；
◆直接測量質量流量，無須溫壓補償；
◆低流速測量非常靈敏；
◆設計、選型方便，安裝、使用簡便；
◆適合各類單一或混合氣體流量測量。
應用場合：
■公用工程---電﹑氣﹑ 水處理的監控管道的氣體；通用系統；沼氣；焦爐煤氣；天然氣；液化氣；鍋爐預熱空氣
■石油與天然氣工業能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
■電力行業燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
■化學行業煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
■冶金行業鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
■紙漿與造紙行業廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
■食品及醫藥行業加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
■環保沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
■其他行業工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
工作原理：
■CSHSL系列流量計/流量開關是基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，該流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。
■利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理�；诠餐臄�(shù)據模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。
■恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
■恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。
產品特點：
• 采用穩定性極高的專利技術鉑RTD傳感器
• 采用享有專有技術”平衡結構封裝”,介質溫度自補償
• 專有算法,可實現高線性、高重復性、高精度
• 量程比寬1000:1,可據用戶要求可拓展
• 可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s
• 無可動部件、振動影響可忽略
• 直管段要求不高1-2D
• 與介質的溫度、壓力無關
• 專有高溫算法，介質溫度可達+510℃，
• 采用高濕算法，實現高精度測量
• 對流量信號鍵入12點動態修正，內置10點修正
• 在線動態校正電流/電壓輸出
• 對粉塵等小顆粒不敏感
• 在線不斷流裝卸，維護方便
性能指標：
• 測量范圍：0—120Nm3/s （20℃，101.33KPa）
• 準確度: ±1%的讀數 ±0.5%滿量程
• 量程比：通常100：1（取決于標定流量的范圍）
• 管徑范圍: 10mm～6000mm
• 應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
• 環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
• 介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
• 傳感器直徑：ф3、ф2.5
• 插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
• 傳感器材質：316不銹鋼、哈氏合金、鈦
• 探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
• 雙向測量介質流量
• 模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 最大負載:1000Ω
• 累積脈沖量輸出
• 鍵入12段非線性修正，內置10段非線性修正
• 通訊：串口輸出RS232/RS485
• 供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
• 報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
• 大屏幕LCD顯示：七位瞬時流量，八位累積流量
• 過程壓力:1.6Mpa（最大20MPa）

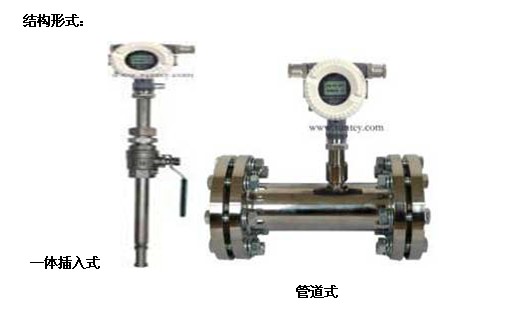

• 安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接），管道式（法蘭、螺紋連接）
• 防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
• 防護等級：IP65
產品選型：
|
CSHSL
|
熱式氣體質量流量計
|
|
公程通徑
|
-XXX
|
100表示DN100
|
|
安裝形式
|
G
|
管道式
|
|
C
|
插入式
|
1
|
螺紋連接
|
|
2
|
法蘭連接
|
|
公稱壓力
|
A
|
0~0.6MPA
|
|
B
|
0~1.0MPA
|
|
C
|
0~1.6MPA
|
|
D
|
0~2.5MPA
|
|
E
|
0~4.0MPA
|
|
F
|
0~6.4MPA
|
|
G
|
0~10MPA
|
|
H
|
0~16MPA
|
|
工藝條件
|
0
|
普通
|
|
1
|
防腐
|
|
2
|
防爆
|
|
3
|
高溫
|
|
輸出信號
|
A
|
無輸出
|
|
B
|
4~20MA
|
|
C
|
RS485 MODBUS
|
|
供電電壓
|
1
|
220V AC
|
|
2
|
24V DC
|
|
詳細說明介紹：
